? 產品描述：

在我國大部分地區由于雷擊、短路故障重合閘、企業外部或內部電網故障、大型設備起動等原因，可能造成供電電壓有效值快速下降至額定值的90%~10%，持續時間為10ms到1min，這種現象稱為"電壓跌落",又稱"晃電",接觸器在電壓跌落期間觸頭可能彈開，并引起相關聯鎖設備動作，導致生產線停車，使企業造成巨大的經濟損失，電壓跌落作為一種特殊的故障，危害很大，特別是對連續性運行的企業。 針對以上情況，我公司經過多年經驗積累成功開發了JYFS01系列晃電保護儀，該產品能有效地預防接觸器因晃電時電壓降低而引起的脫扣，讓接觸器在晃電時保持吸合，躲過晃電保持設備的連續性運行。產品經過多年的運行和改進，已在石油、化工、冶金、礦山、電力、環保、市政等領域得到廣泛應用，并形成了一大批穩定信賴的忠實客戶，深受用戶的一致好評！

? 技術特點和優勢：

1、接線方式簡單方便，不需更改線路。

2、正常起動和停止不會延時，只有晃電時接觸器才延時。

3、工作時采用旁路供電，晃電時采用電容用作電壓跌落故障時模塊的后備電源，相對于其他廠家的鎳氫電池和鎳鎘電池后備電源方案，具有充電時間短，放電電流大，循環充放電次數多，無記憶效應、充電控制電路簡單等優點；

4、針對我國北方使用環境要求，顯示屏采用能耐低溫-40℃的OLDE屏，所有元器件均能在-40℃~70℃環境溫度中工作，工作濕度：≤95%RH

5、具有晃電記錄查尋功能，可記錄近10次晃電時間。

6、帶有一組輔助信號輸出，用來晃電時保持其他需要保持接通的信號。

7、當模塊故障時不影響回路正常運行。

8、具有硬件晃電/斷電識別電路，用于區別電壓跌落故障和正常斷電。

? 儀表主要功能：

該儀表額定輸入電壓為交流220V，可以通過面板設置抗晃電時間并進行模塊狀態顯示，實現以下功能：

1、用戶根據自身需要設定延時時間0秒～4秒，時間梯度為0.1秒。

2、使交流接觸器按設定時間延時脫扣，有效抵御"晃電"，當按下分斷按鈕時接觸器立即分斷。

3、可查詢近10次晃電記錄。

4、面板顯示多行工作數據。

5、故障時面板指示及蜂鳴器提醒。

? 工作參數：

· 工作電壓：AC220V ±10%

· 使用環境溫度：-40℃～+70℃

· 延時時間范圍：0秒～4秒

· 時間調整級差：0.1秒

· 適用范圍：JYFS01A適用于115A以下交流接觸器 （線圈電阻≥20Ω）JYFS01B適用于630A以下交流接觸器 （線圈電阻≥2Ω），

· 不能配用在本身帶有電子模塊的節能接觸器上。

· 觸點容量長期工作≤15A，使用壽命大于10年。

? 接線說明：

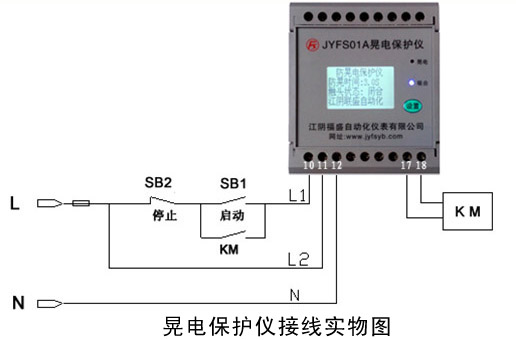

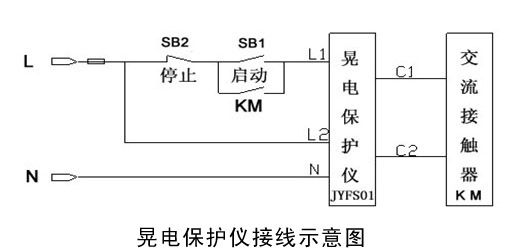

儀表接線如上圖所示，接線與加裝控制模塊之前基本相同，接線簡單，無需對原來的電氣回路進行改造，L1 （火線）從啟動信號后接入儀表的10號端子，L2（火線）從保險絲后引線接入11號端子，零線N接12號端子，接觸器的線圈分別與儀表的17、18號端子連接。

? 操作說明：

儀表在接線完成后，應仔細檢查接線是否正確以及接線有無松動，然后按照企業實際情況設置防晃電時間，儀表的面板上有設置按鈕，可以調節抗晃電時間，當接觸器斷開時，每按一次"設置"按鈕增加0.1秒，大延時時間為4.0秒，在數值為4秒時，如再按設置按鈕，則時間變?yōu)?.2秒，以此循環。

防晃電時間的設置應根據企業情況而定，建議時間為1.0～2.0秒

注意：設置防晃電時間只能在接觸器斷開時設置，當接觸器吸合時不能設置時間。

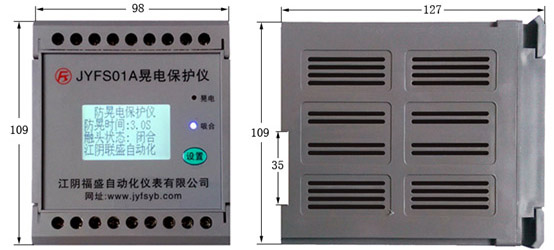

? 安裝方式及尺寸：

1．安裝方式：導軌安裝

2．安裝尺寸:

                      1. JYFS01A 72×96×113 (mm)

                      2. JYFS01B 98×109×127 (mm)

? 注意事項：

1．本產品不能用在直流接觸器及具有節能功能的接觸器上。

2．產品接線應嚴格按接線圖接線，區分火線及零線，不能接反。

3．本產品只適合于控制線圈電壓為AC220V的接觸器。

? 品質保證：

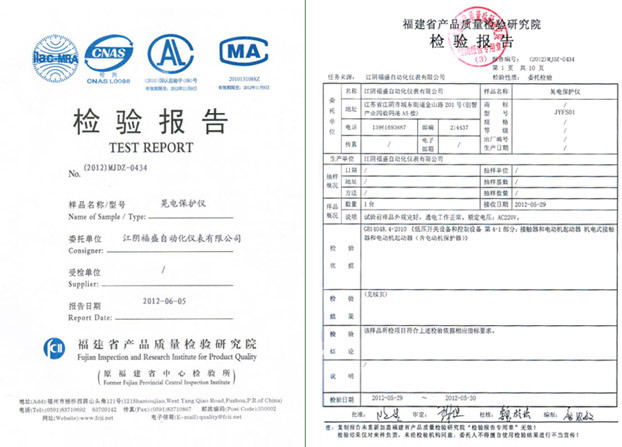

JYFS01晃電保護儀以GB14048.4-2010為檢驗依據，通過省產品質量檢驗研究院的電磁兼容試驗，包括：射頻傳導發射試驗、射頻輻射發射試驗、靜電放電試驗、電磁場試驗、快速瞬變脈沖群試驗、浪涌試驗。產品從元器件的選用、組裝、測試等環節嚴格按高標準進行生產，以確保產品的可靠及穩定性。
